一、產品概述

110kV/220kV電纜中間接頭防爆滅火保護裝置安裝于中間接頭外起防護作用，避免引起火災或造成二次事故。該裝置參照電纜的設計規范，在內部溫度達到170℃的情況下，可以自啟動進行滅火或降溫，徹底防止因電纜溫度過熱引起的連鎖電纜火災事故。

應用110kV/220kV電纜中間接頭防爆滅火保護裝置后，其防爆滅火功能可以充分解決由于電纜中間接頭長期運行而發生自燃、爆炸傷及其它電纜的問題，可以保證中間接頭產生的爆炸氣體在防爆滅火裝置內減壓、滅火，解決爆炸產生的物體飛濺傷害，大幅降低噴出的氣體溫度，阻擋了高溫電弧對人身和其他設備的傷害，徹底隔絕電弧、高溫、高速物品的傷害。在一個大氣壓的合理無傷害氣壓下安全泄壓，并且泄壓方向可以指定，確保泄壓不對向運行巡視人員和臨近設備。這樣可以完全解決高壓電纜接頭爆炸事故的傷害，確保不發生人身傷害和設備事故擴大化。

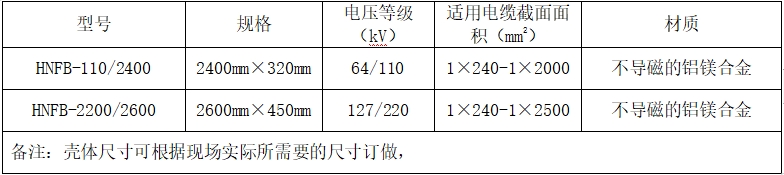

二、產品規格

三、產品特點

● 殼體尺寸：可根據現場實際所需要的尺寸訂做，新建的電纜接頭可在設計時根據電纜接地銅殼外形尺寸的大小、長短來定制，殼體可做成上下組合、左右組合或分段組合；

● 防爆性能：高壓電纜中間接頭防爆滅火保護裝置外殼為高強度鋁鎂合金、304不銹鋼材料，無磁、彈性好、耐腐蝕、強度高，可防火、防爆、滅火，若電纜接頭發生爆炸殼體內層彈性材料可吸附部分的爆炸沖擊力，減震防火。

● 分散電弧性能：抗爆分散電弧緩沖層，明火無法點燃，抗擊3000度上高溫電弧瞬間的燒灼，分散事故所產生的電弧的作用。

● 滅火性能：高壓電纜中間接頭防爆滅火保護裝置中部凸鼓的兩半圓殼件對合裝上鋼結構螺絲安裝而成，裝置內附設高抗爆分散電弧緩沖層、感溫自動滅火裝置．電纜中間接頭一旦爆炸起火，高壓電纜中間接頭防爆滅火保護裝置內的感溫自動滅火裝置會在瞬間自啟動滅火，使火焰熄滅，并在滅火過程中稀釋爆炸釋放的大量熱量，降低爆炸釋放的大量熱量溫度，達到滅火、降溫目的，并能有效地阻止火勢及有毒煙氣向四周蔓延。

● 泄壓性能：外殼居中往兩側的凸面上各預留一個泄能泄壓孔，泄壓孔密封墊材質采用優質硅橡膠。

● 檢修性能：外殼居中往兩側的凸面過道側各預留一個檢修窗，可做檢修測溫或更換滅火材料使用；

● 密封防水性能：可防潮，高壓電纜中間接頭防爆滅火保護裝置安裝后可避免電纜中間接頭長期泡在水里運行，可避免受潮、進空氣等情況。

● 報警性能：可選配互聯網監控、監測報警可實現實時對電纜接頭的濕度/溫度監控、監測，事故報警；

● 環流檢測、導體測溫性能：可選配實時監測環流，實時測溫；

● 接地性能：可在殼體任意一個螺絲的位置與電纜支架進行再次接地，在發生爆炸事故產生的電弧沖擊殼體時，接地點可分流部分短路電流，均勻分散爆炸所產生的電弧；

●經濟效益：提供一個更好的運行環境，降低發生事故的概率，在發生事故時把損失降到最低．

● 安裝簡易：高壓電纜中間接頭防爆滅火保護裝置采用全銅防水式接地線，可在任意一個螺絲的位置與電纜支架進行接地，安裝、拆卸簡易方便。

● 本產品具有可選配的智能監測模塊，監測電纜接頭溫度，對電纜溝的水位進行監測預警；對電纜防爆進行監測預警，可主動事故位置定位，具備移動終端APP數據查看和告警接收。

● 本產品可選配自動滅火裝置，自動滅火裝置可在設定溫度值或170℃的情況下自啟動滅火，亦可選配電啟動，遠程搖控啟動滅火。

● 使用壽命：一次投入，使用50年以上。

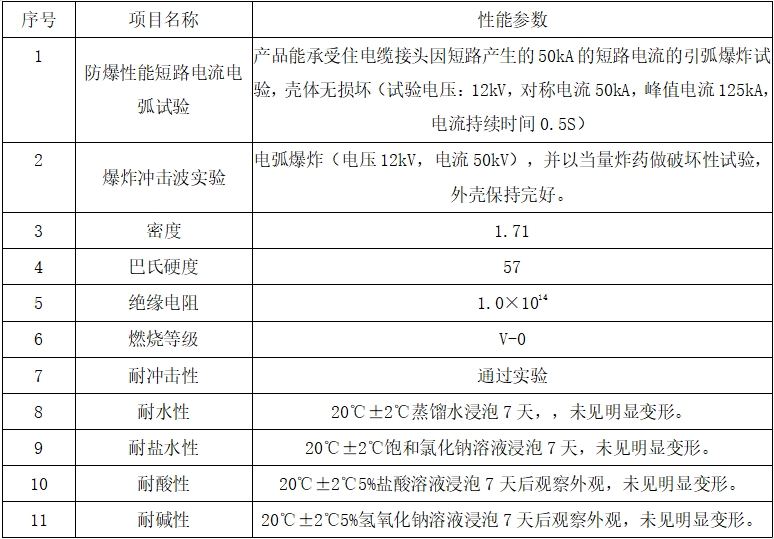

四、產品技術參數
